2022년 전기기능사 실기 공개도면 (1) 핀번호 및 설명

전기기능사 실기 공개도면 (1)

핀번호 및 설명 입니다.

​

공개도면은 큐넷 자료실에

있습니다.

​

과제는 총 18개 정도 있고,

실기 시험에는 번호만 다르고 도면이

랜덤으로 한가지가 나옵니다.

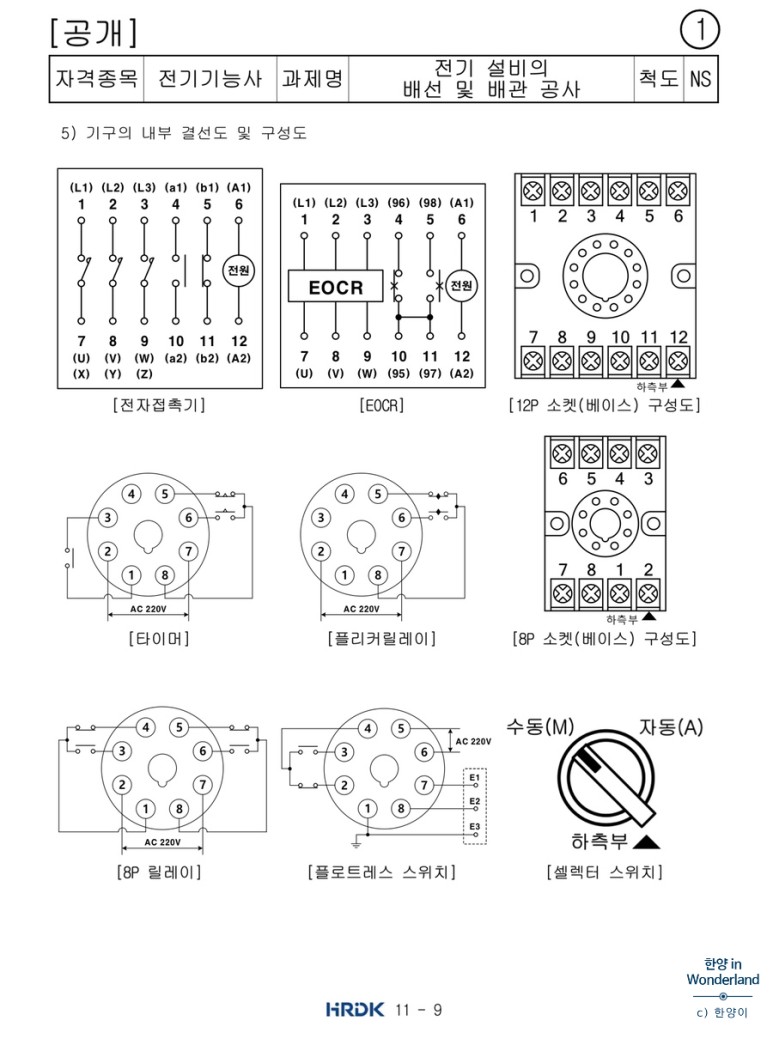

핀번호를 돕기 위한 안내 구성도 입니다.

가끔 저 핀번호를 외우라고

하는 선생님이 있다고 하는데..

​

개인적인 의견으로는 시간 낭비라고 생각 합니다.

저 구성도는 주어지고

핀번호를 메기고 난 후에

구성도를 보며 다시 한번

검사해서 확인하고 제어반 만드는걸

추천합니다.

​

핀번호를 잘못 메기면

아무리 빨리 만들어도

실격이니까요.

(작동이 되지 않습니다..)





도면과 구성도를 같이 비교해서

핀번호를 메기는걸

추천합니다.





왼쪽 EOCR 구성도를 보면

빨간 부분으로 선택한 부분이 있습니다.

그 번호를 오른쪽 도면에

그대로 작성 하시면 됩니다.





전자접촉기는 영어로 MC를

사용합니다.

오른쪽 도면을 보시면 MC1, MC2

두개가 보이는걸 봐서

​

2개의 전자접촉기를 사용한다는 것을

알 수 있습니다.





핀번호를 메긴 모습입니다.
